Γιατί τα 23 κιλά ώθησης είναι πιο στρατηγικός αριθμός από όσο φαίνεται
Οι αριθμοί ώθησης εμφανίζονται στα φυλλάδια των κινητήρων όπως οι αριθμοί ιπποδύναμης εμφανίζονται στις διαφημίσεις αυτοκινήτων — συχνά ως συντομογραφία μάρκετινγκ που κρύβει περισσότερα από όσα αποκαλύπτει. Έτσι, πριν μπούμε στον πίνακα προδιαγραφών του BN-23, αξίζει να αφιερώσετε λίγο χρόνο στο γιατί η κατηγορία ώθησης 20–25 κιλών κατέχει μια δομικά ενδιαφέρουσα θέση στην αγορά πρόωσης UAV αυτή τη στιγμή.
Στο χαμηλό άκρο του φάσματος, η ηλεκτρική πρόωση γίνεται όλο και πιο ικανή, αξιόπιστη και φθηνή. Για αποστολές αναγνώρισης κάτω των 45 λεπτών, χαρτογράφηση drones κάτω των 15 κιλών και παράδοση πακέτων σε αστικά υψόμετρα, οι ηλεκτροκινητήρες έχουν κερδίσει σε μεγάλο βαθμό το επιχείρημα. Κανείς σοβαρός δεν ψωνίζει για έναν μικρο-στροβιλιστή για να τροφοδοτήσει ένα τοπογραφικό τετρακόπτερο το 2025.
Στην υψηλότερη τιμή, οι κινητήρες turbofan και turbojet στην κατηγορία ώθησης 50kg+ συνοδεύονται από απαιτήσεις υποδομής υποστήριξης - εξειδικευμένο εξοπλισμό εδάφους, μεγαλύτερες αλυσίδες εφοδιαστικής καυσίμου και καθεστώτα συντήρησης - που τους καθιστούν απρόσιτους για όλους τους αμυντικούς εργολάβους και τα εθνικά αεροδιαστημικά προγράμματα εκτός από τους πόρους.
Η μπάντα των 20–25 κιλών βρίσκεται στο σταυροδρόμι. Είναι το ελάχιστο βιώσιμο εύρος ώσης για διαρκή πτήση υψηλού υποηχητικού σε πλατφόρμες βάρους 50–90 κιλών. Είναι το ανώτατο όριο που διαχωρίζει τις σοβαρές τακτικές επιδόσεις UAV από αυτό που μπορούν να προσφέρουν τα ηλεκτρικά συστήματα. Και κρίσιμα, είναι ένα εύρος όπου οι ανταλλαγές μεταξύ βάρους, αξιοπιστίας, ικανότητας υψομέτρου και εφοδιαστικής καυσίμου είναι πραγματικά σημαντικές — που σημαίνει ότι οι διαφορές μεταξύ ανταγωνιστικών προϊόντων έχουν πραγματικά σημασία για τα αποτελέσματα της αποστολής.
ΑΝΗΣΥΧΙΑ 1 — ΑΝΑΛΟΓΙΑ ΩΘΗΣΗΣ ΠΡΟΣ ΒΑΡΟΣ ΚΑΙ ΤΙ ΣΑΣ ΑΓΟΡΑΖΕΙ ΣΤΟ ΣΧΕΔΙΑΣΜΟ ΠΛΑΤΦΟΡΜΑΣ
Η πρώτη ερώτηση που κάνει κάθε σοβαρός ολοκληρωτής δεν είναι "ποια είναι η ώθηση;" αλλά "τι ζυγίζει αυτός ο κινητήρας και τι μου αφήνει για όλα τα άλλα;" Για πλατφόρμες UAV σταθερών πτερύγων που λειτουργούν στο εύρος βάρους απογείωσης 50–80 κιλών, ο προϋπολογισμός μάζας του συστήματος μετάδοσης κίνησης είναι συνήθως ένας από τους πιο σκληρούς αμφισβητούμενους περιορισμούς στη διαδικασία σχεδιασμού.
Εδώ είναι το συμβιβασμό που σπάνια μετατρέπεται σε μπροσούρες: η μάζα πρόωσης δεν είναι απλώς νεκρό βάρος — είναι κόστος ευκαιρίας. Ένα κιλό που εξοικονομείται στον κινητήρα είναι ένα κιλό που ο δομικός μηχανικός μπορεί να βάλει σε ένα μακρύ πτερύγιο, η ομάδα ωφέλιμου φορτίου μπορεί να ξοδέψει σε ένα πακέτο αισθητήρων υψηλότερης ανάλυσης ή ο σχεδιαστής αποστολής μπορεί να μετατρέψει σε πρόσθετο καύσιμο και αυτονομία. Στον σχεδιασμό της πλατφόρμας, αυτά δεν είναι ισοδύναμα οφέλη — συνδυάζονται διαφορετικά ανάλογα με την αποστολή — αλλά το σημείο απόφασης είναι το ίδιο: ποιος παίρνει τον προϋπολογισμό γραμμαρίων;
Εκτελέστε τους αριθμούς στο BN-23 και η εικόνα οξύνεται γρήγορα. Είκοσι τρία κιλά ώθησης έναντι εγκατεστημένου βάρους 4,8 κιλών τοποθετούν αυτόν τον κινητήρα σε έδαφος που αλλάζει πραγματικά τη σχεδιαστική συζήτηση. Σε μια πλατφόρμα κατηγορίας 60 κιλών, αυτό το αποτύπωμα πρόωσης αντιπροσωπεύει λιγότερο από το ένα δωδέκατο του μικτού βάρους απογείωσης - μια αναλογία που θα ήταν δύσκολο να επιτευχθεί σε αυτή τη ζώνη ώθησης ακόμη και πριν από πέντε χρόνια. Οι μηχανικοί αεροσκαφών που εργάζονται σε αυτό το είδος κατανομής μάζας διαπιστώνουν ότι οι πόρτες ανοίγουν: οι χώροι ωφέλιμου φορτίου μεγαλώνουν, τα κλάσματα καυσίμου γίνονται πιο γενναιόδωρα και τα δομικά περιθώρια παύουν να είναι το καθημερινό επιχείρημα της ομάδας σχεδιασμού.
Σχετικά με την ερώτηση τύπου καυσίμου: η αεροπορική κηροζίνη (συμβατή με Jet-A / JP-8) δεν είναι μια ασήμαντη επιλογή προδιαγραφών. Όσον αφορά τα παγκόσμια logistics, το Jet-A είναι διαθέσιμο σχεδόν σε κάθε λειτουργικό εμπορικό αεροδρόμιο στη γη. Η ενεργειακή του πυκνότητα είναι υψηλότερη από τα μείγματα βενζίνης, τα χαρακτηριστικά του ιξώδους του κρύου καιρού είναι καλύτερα κατανοητά και η συμμόρφωσή του με τα στρατιωτικά πρότυπα JP-8 αφαιρεί ένα σημαντικό σημείο τριβής πιστοποίησης για χειριστές που εργάζονται εντός ή δίπλα σε πλαίσια αμυντικών προμηθειών.
ΑΝΗΣΥΧΙΑ 2— ΔΙΑΣΤΗΜΑΤΑ ΣΥΝΤΗΡΗΣΗΣ ΚΑΙ ΚΟΣΤΟΣ ΠΡΑΓΜΑΤΙΚΟΥ ΚΥΚΛΟΥ ΖΩΗΣ
Οι είκοσι πέντε ώρες ακούγονται γενναιόδωρες μέχρι να το βάλετε σε ένα πραγματικό πρόγραμμα πτήσεων. Μια ερευνητική ομάδα που καταγράφει οκτώ έως δέκα ώρες το μήνα δεν θα δει ένα συμβάν συντήρησης για σχεδόν τρεις μήνες - αυτό δεν είναι θέμα. Ένας χειριστής drone-στόχος που τρέχει 30 και πλέον ώρες το μήνα φτάνει σε αυτό το όριο πριν από το μισό του μήνα, πράγμα που σημαίνει ότι η συντήρηση δεν είναι πλέον προγραμματισμένο γεγονός. είναι μόνιμο χαρακτηριστικό της επέμβασης.
Το πρωτόκολλο λίπανσης αξίζει περισσότερη προσοχή από ό,τι συνήθως. Η αναλογία λαδιού προς καύσιμο 3–5% είναι στάνταρ για αυτήν την κατηγορία κινητήρων, αλλά οι συνέπειες της ασυνέπειας συσσωρεύονται αθόρυβα. Εκτελέστε τις άπαχες και τις επιφάνειες που φέρουν φθορά πριν από το χρονοδιάγραμμα. Ανακατέψτε πολύ πλούσια και συσσωρεύονται εναποθέσεις στο θάλαμο καύσης με τρόπους που είναι εύκολο να αποδοθούν εσφαλμένα έως ότου μια επιθεώρηση συντήρησης κάνει προφανή την αιτία. Καμία αποτυχία δεν είναι ξαφνική – αυτό ακριβώς είναι που κάνει και τα δύο ακριβά σε κλίμακα. Μια γραπτή λίστα ελέγχου τροφοδοσίας και ο βαθμονομημένος εξοπλισμός ανάμειξης δεν είναι προαιρετικά πρόσθετα. είναι αυτά που κρατούν ένα μεσοδιάστημα 25 ωρών από το να γίνει αθόρυβα ένα 15ωρο.
ΑΝΗΣΥΧΙΑ 3 — ΑΠΟΚΡΙΣΗ γκαζιού και ΕΥΕΛΙΞΙΑ ΔΥΝΑΜΙΚΗΣ ΑΠΟΣΤΟΛΗΣ
Οκτώ δευτερόλεπτα από το ρελαντί έως την πλήρη ώθηση. Εννέα δευτερόλεπτα πίσω. Αυτά τα στοιχεία δεν σημαίνουν πολλά αφηρημένα - η συνάφειά τους εξαρτάται εξ ολοκλήρου από την αποστολή.
Για τους χειριστές στόχων drones, η απόκριση του γκαζιού είναι αυτό που διαχωρίζει μια πειστική προσομοίωση απειλής από ένα ακριβό αεροσκάφος RC που πηγαίνει σε ευθεία γραμμή. Ένα σύγχρονο μαχητικό αεροσκάφος δεν ταξιδεύει με σταθερή ταχύτητα. εκτινάσσεται, ελέγχει και αλλάζει ενεργειακή κατάσταση με τρόπους στους οποίους πρέπει να εκπαιδεύονται τα επίγεια πυραυλικά συστήματα και οι πιλότοι. Εάν ο κινητήρας δεν μπορεί να αντιγράψει αυτήν την υπογραφή με λογική πιστότητα, η αξία εκπαίδευσης ολόκληρης της πτήσης υποβαθμίζεται ανάλογα.
Για τις πλατφόρμες αναγνώρισης, η πλευρά της επιβράδυνσης αυτής της εξίσωσης έχει μεγαλύτερη σημασία. Μια απότομη συνάντηση με καιρικά φαινόμενα ή μια ανακατεύθυνση αποστολής της τελευταίας στιγμής απαιτεί από το σύστημα ελέγχου πτήσης να ρίχνει ενέργεια γρήγορα χωρίς να θυσιάζει τη σταθερότητα — και αυτός ο χώρος για το κεφάλι προέρχεται απευθείας από το πόσο γρήγορα ανταποκρίνεται ο κινητήρας σε μια εντολή επιστροφής γκαζιού.
Η ζώνη λειτουργίας 46.000–108.000 RPM υποστηρίζει και τις δύο αυτές περιπτώσεις χρήσης. Αυτό δεν είναι μια στενή ζώνη ισχύος ρυθμισμένη για μια μοναδική συνθήκη κρουαζιέρας. δίνει στον ελεγκτή πτήσης πραγματική εξουσία σε ένα ευρύ φάσμα ρυθμίσεων ώσης, κάτι που στην πράξη σημαίνει περισσότερες επιλογές όταν οι συνθήκες σταματήσουν να ταιριάζουν με το σχέδιο πριν από την πτήση.
ΠΩΣ ΝΑ ΑΞΙΟΛΟΓΗΣΕΤΕ ΤΟ BN-23 ΣΕ ΣΥΓΚΕΚΡΙΜΕΝΕΣ ΑΠΑΙΤΗΣΕΙΣ ΠΡΟΓΡΑΜΜΑΤΟΣ ΣΑΣ
Τα φύλλα προδιαγραφών απαντούν στις ερωτήσεις που θέλουν οι προμηθευτές να κάνετε. Μια χρήσιμη διαδικασία αξιολόγησης βασίζεται στις ερωτήσεις που πραγματικά χρειάζεται να απαντηθούν το πρόγραμμά σας.
Ξεκινήστε με υψόμετρο και θερμοκρασία, όχι με ώθηση. Σημειώστε το εύρος υψομέτρου λειτουργίας, την πιο κρύα αναμενόμενη θερμοκρασία εκκίνησης και την υψηλότερη παρατεταμένη θερμοκρασία λειτουργίας πριν επικοινωνήσετε με οποιονδήποτε προμηθευτή. Αυτοί οι τρεις αριθμοί θα ακυρώσουν περισσότερους κινητήρες πιο γρήγορα από οποιοδήποτε άλλο φίλτρο.
Ζητήστε την καμπύλη ώσης διορθωμένη στο υψόμετρο. Η ονομαστική ώθηση στο επίπεδο της θάλασσας είναι ένα σημείο εκκίνησης, όχι ένα στοιχείο σχεδιασμού. Ζητήστε έξοδο ώσης στο 50%, 70% και 100% RPM στα πραγματικά υψόμετρα λειτουργίας σας. Ένας προμηθευτής που δεν μπορεί να παράγει αυτά τα δεδομένα σας λέει κάτι χρήσιμο για το πρόγραμμα δοκιμών του.
Χρησιμοποιήστε 70% ώθηση SFC για τον υπολογισμό της αντοχής σας, όχι τον αριθμό μέγιστης ροής καυσίμου. Κανείς δεν κάνει κρουαζιέρες με τέρμα το γκάζι. Δημιουργήστε την εκτίμηση του κλάσματος καυσίμου γύρω από ρεαλιστικές στροφές κρουαζιέρας και, στη συνέχεια, ελέγξτε εάν ο όγκος καυσίμου της πλατφόρμας σας υποστηρίζει πραγματικά τη διάρκεια της αποστολής που σχεδιάζετε.
Κάντε τα μαθηματικά συντήρησης προτού αποφασίσετε πόσους κινητήρες θα αγοράσετε. Διαιρέστε τις μηνιαίες ώρες πτήσης σας με το 25. Τόσες είναι οι εκδηλώσεις συντήρησης που προγραμματίζετε ανά κινητήρα ανά μήνα. Εάν ο χρόνος διακοπής λειτουργίας που συνεπάγεται θέτει το ποσοστό διαθεσιμότητάς σας κάτω από αυτό που απαιτεί το πρόγραμμα, ο προϋπολογισμός για μια εφεδρική μονάδα εξαρχής — όχι μετά την πρώτη διένεξη προγραμματισμού επιβάλλει το πρόβλημα.
Λάβετε δεδομένα δοκιμών με μάρτυρες, όχι απλώς ένα φύλλο δεδομένων. Για οποιοδήποτε πρόγραμμα όπου η αξιοπιστία της πρόωσης βρίσκεται στο κρίσιμο μονοπάτι, ζητήστε επίδειξη εδάφους ή τεκμηριωμένα αποτελέσματα δοκιμών στις συνθήκες υψομέτρου-στόχου σας. Οι αριθμοί σε μια σελίδα αποτελούν αξίωση. Η παρατηρούμενη απόδοση είναι απόδειξη.
Κλείσιμο σκέψης: Το φύλλο προδιαγραφών είναι το σημείο όπου ξεκινά η συνομιλία

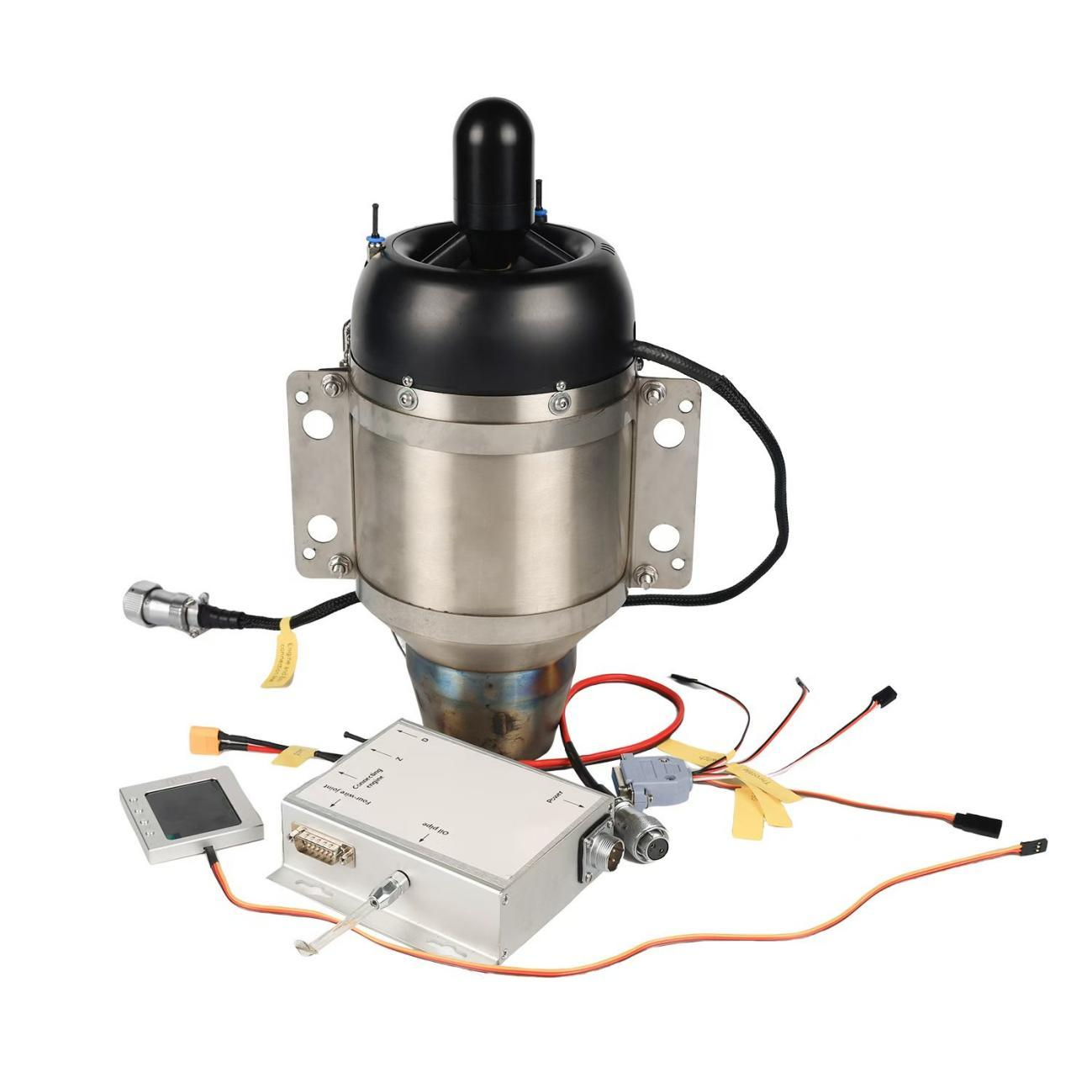

Ο συνδυασμός παραμέτρων του BN-23 — ώση 23 κιλά, εγκατεστημένο βάρος 4,8 κιλά, καύσιμο κηροζίνης αεροπορίας, ψυχρή εκκίνηση -40°C, οροφή εργασίας 8.000 μέτρων, φάκελος 0,8 Mach — καταλαμβάνει μια θέση στην αγορά στροβιλοτζετ μεσαίας ώσης που είναι πιο δύσκολο να αναπαραχθεί σε ένα προϊόν. Η απόδοση βάρους, ειδικότερα, αντανακλά τις επιλογές μηχανικής που έχουν πραγματικές συνέπειες για την ελευθερία σχεδιασμού της πλατφόρμας.
Αλλά οι προδιαγραφές περιγράφουν τι μπορεί να κάνει ένας κινητήρας υπό ελεγχόμενες συνθήκες. Οι αποφάσεις προμήθειας πρέπει να λάβουν υπόψη το τι κάνει ένα σύστημα πρόωσης όταν δεν ελέγχονται οι συνθήκες: σε πλάγιο άνεμο στα 3.500 μέτρα τον Ιανουάριο, στην έκτη αποστολή της εβδομάδας, με ένα πλήρωμα που είδε για τελευταία φορά εγχειρίδιο συντήρησης πριν από τρεις μήνες. Αυτές είναι οι συνθήκες που καθορίζουν εάν ένας τεχνικά ικανός κινητήρας γίνεται λειτουργικά αξιόπιστος.
Οι ομάδες που καταλήγουν σε μια αξιολόγηση turbojet με σαφείς παραμέτρους αποστολής, ρεαλιστικό προϋπολογισμό συντήρησης και συγκεκριμένες ερωτήσεις σχετικά με τα δεδομένα απόδοσης πεδίου είναι αυτές που καταλήγουν σε λύσεις πρόωσης που λειτουργούν πραγματικά για τα προγράμματά τους. Το φύλλο προδιαγραφών είναι το σημείο όπου ξεκινά η συνομιλία — όχι εκεί που τελειώνει.
