Τα περιστατικά με drone γύρω από αεροδρόμια, σωφρονιστικές εγκαταστάσεις και δημόσιες εκδηλώσεις έχουν μετατραπεί από σπάνια πρωτοσέλιδα σε ένα επαναλαμβανόμενο λειτουργικό πρόβλημα. Καθώς η μη εξουσιοδοτημένη δραστηριότητα UAV ανεβαίνει, η μονάδα RF στον πυρήνα ενός παρεμβολέα έχει γίνει το ανταλλακτικό που εξετάζουν πιο προσεκτικά οι αγοραστές — όχι το περίβλημα, ούτε την κεραία, αλλά την πλακέτα που παράγει το σήμα διακοπής. Αυτό το άρθρο καλύπτει τις ερωτήσεις που συνήθως θέτουν οι ολοκληρωτές κατά την αξιολόγηση μιας μονάδας εμπλοκής Drone UAV 50W, χρησιμοποιώντας μια τρέχουσα μονάδα παραγωγής ως αναφορά.
Κάλυψη συχνότητας: Το πρώτο πράγμα που ελέγχουν οι αγοραστές

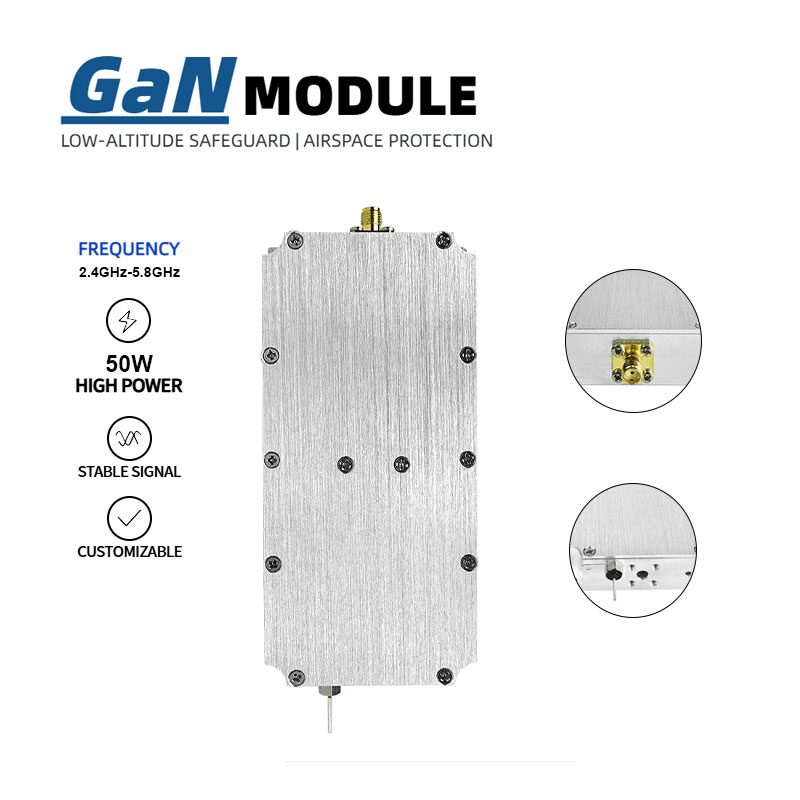

Σχεδόν κάθε έρευνα ξεκινά με τον ίδιο τρόπο: ποια ζώνη καλύπτει πραγματικά η μονάδα και μπορεί να προσαρμοστεί μόλις φτάσει; Τα εμπορικά drones βασίζονται σε ένα στενό σύνολο ζωνών ελέγχου και τηλεμετρίας, επομένως ένα jammer που έχει κατασκευαστεί για το λάθος είναι ουσιαστικά άχρηστο έναντι αυτής της οικογένειας drone. Αυτή η πλατφόρμα 50W προσφέρεται σε δέκα επιλέξιμα τμήματα συχνοτήτων που καλύπτουν τη χρήση πλήρους εύρους καταναλωτικών και ημιεπαγγελματικών drones — τις χαμηλές ζώνες ελέγχου VHF/UHF περίπου 400–500 MHz και 500–600 MHz, τις μεσαίες ζώνες στα 700–840 MHz, 1905 MHz και 1905 MHz. Το εύρος τηλεμετρίας MHz και οι σύνδεσμοι βίντεο και ελέγχου που βασίζονται σε Wi-Fi 2,4 GHz και 5,15–5,9 GHz εξαρτώνται από τα περισσότερα τετρακόπτερα. Κάθε μονάδα αποστέλλεται κατασκευασμένη για μια συγκεκριμένη ζώνη, που επιλέγεται κατά την παραγγελία, με ανοχή εύρους ζώνης περίπου ±10 MHz γύρω από αυτήν την κεντρική συχνότητα.
Εντός της εκχωρημένης ζώνης, μια μονάδα δεν είναι στερεωμένη σε πέτρα: η κεντρική συχνότητα και το εύρος ζώνης μπορούν και τα δύο να ρυθμιστούν μηχανικά χρησιμοποιώντας βίδες προσαρμογής, έτσι ώστε ο ενσωματωτής να διορθώσει ελαφρά την κάλυψη μετατόπισης ή μετατόπισης μετά από αλλαγή υλικολογισμικού ή κεραίας χωρίς να στείλει τη μονάδα πίσω στο εργοστάσιο. Για μια μονάδα πολλαπλών ζωνών UAV Drone Jamming Module ή ένα περίβλημα τύπου όπλου που χρειάζεται να νικήσει πολλές συνδέσεις drone ταυτόχρονα, η τυπική προσέγγιση είναι να στοιβάζονται πολλές μονάδες μίας ζώνης δίπλα-δίπλα — μία μονάδα ανά ζώνη στόχου — αντί να περιμένουμε από μία πλακέτα να σαρώσει ολόκληρο το φάσμα από μόνη της.

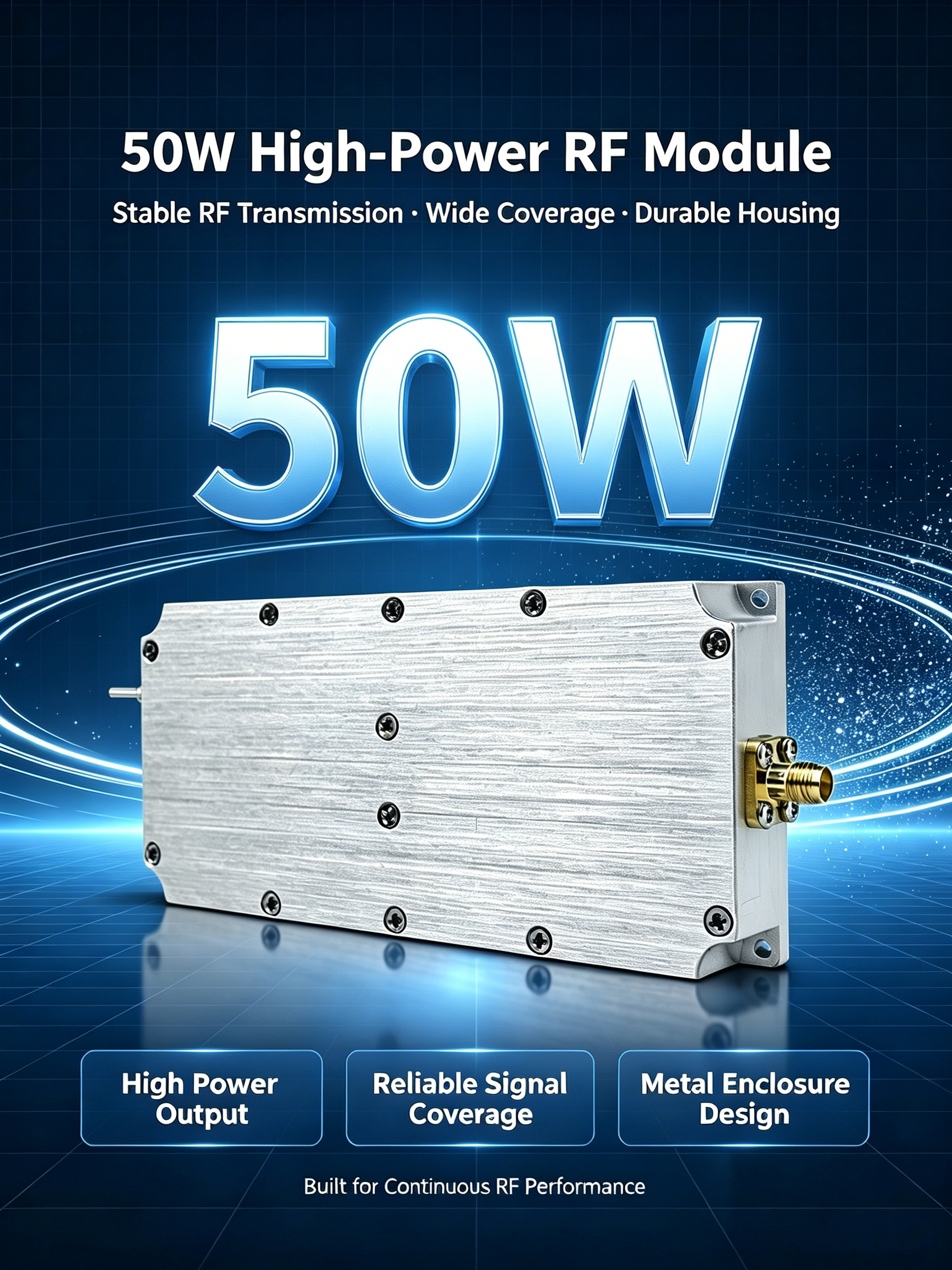

Η βαθμολογία 50 W τραβάει την προσοχή, αλλά οι έμπειροι αγοραστές θέτουν σχεδόν αμέσως μια επόμενη ερώτηση: πόσο σταθερή είναι αυτή η απόδοση σε θερμοκρασία και χρόνο; Αυτή η συγκεκριμένη μονάδα Anti drone αποδίδει μέγιστη ισχύ 47±1 dBm με αντίστοιχο κέρδος, λειτουργεί με τροφοδοσία 24–30 V και αντλεί περίπου 4,2 Α σε πλήρη ισχύ 50 W. Πιο χαρακτηριστική είναι η κυματισμός εντός της ζώνης, που διατηρείται στην κορυφή των 3 dB και η σταθερότητα κέρδους/ισχύος ±1 dB σε ένα εύρος εργασίας από -20°C έως +65°C. Για σταθερές εγκαταστάσεις που τοποθετούνται σε όχημα ή σε εξωτερικούς χώρους, αυτό το θερμικό παράθυρο είναι συχνά ο αποφασιστικός παράγοντας σε σχέση με την πρωτογενή ισχύ, καθώς ένας παρεμβολέας που μετατοπίζεται στην έξοδο καθώς θερμαίνεται γίνεται απρόβλεπτος ακριβώς όταν χρειάζεται να αποδώσει.
Η προστασία VSWR εξόδου είναι ένα άλλο επαναλαμβανόμενο στοιχείο γραμμής στα τεχνικά ερωτηματολόγια. Αυτή η μονάδα χρησιμοποιεί έναν ενσωματωμένο κυκλοφορητή για να διατηρεί το VSWR στο ή κάτω από 1,5, προστατεύοντας τη βαθμίδα του ενισχυτή από την ανακλώμενη ισχύ εάν η κεραία δεν ταιριάζει ή αποσυνδεθεί για λίγο — μια πρακτική προστασία για μονάδες πεδίου που ανταλλάσσονται μεταξύ κεραιών ή τοποθετούνται σε ατελή περιβάλλοντα ραδιοσυχνοτήτων.
Προσαρμογή: Η ερώτηση πίσω από την ερώτηση
Σχεδόν κανείς δεν παραγγέλνει αυτόν τον πίνακα ακριβώς όπως βρίσκεται στο φύλλο δεδομένων. Αυτό που συμβαίνει συνήθως είναι ότι ένας αγοραστής ξεπερνά τον καθορισμό του συστήματός του και συνειδητοποιεί ότι η διαμόρφωση του αποθέματος δεν θα ταιριάζει απόλυτα με τη στρατηγική κυματομορφής ή τον προϋπολογισμό ισχύος του και η συζήτηση μετατοπίζεται σε αυτό που μπορεί πραγματικά να αλλάξει. Η πηγή σήματος είναι ένα από τα πρώτα πράγματα που εμφανίζεται. Εκτός συσκευασίας, η μονάδα λειτουργεί με μια ενσωματωμένη γεννήτρια διαμόρφωσης θορύβου υψηλής ταχύτητας, αλλά αυτή η πηγή μπορεί να αντικατασταθεί με το VCO, το DDS ή το SDR ενός πελάτη, εάν η προσέγγιση παρεμβολής απαιτεί κάτι πιο συγκεκριμένο από τον ευρυζωνικό θόρυβο.
Η ταχύτητα σάρωσης είναι προεπιλεγμένη στα 120 kHz σε βήμα 8 μs, επαρκής για στατικούς συνδέσμους ελέγχου στα περισσότερα καταναλωτικά drones. Οι σύνδεσμοι αναπήδησης είναι διαφορετικοί — εάν το ραδιόφωνο αλλάζει κανάλι πιο γρήγορα από ό,τι σαρώνει η μονάδα, ενδέχεται να μην ευθυγραμμιστούν ποτέ. Σε αυτήν την περίπτωση, ο ρυθμός σάρωσης μπορεί να ρυθμιστεί από 50 έως 300 kHz κατά την παραγγελία, με τους αγοραστές να καθορίζουν συνήθως το υψηλότερο άκρο για ευέλικτους στόχους ή στόχους με άλματα συχνότητας.
Η γραμμή ενεργοποίησης-ελέγχου (24–28V) επιτρέπει σε έναν εξωτερικό ελεγκτή να ενεργοποιεί ή να απενεργοποιεί μεμονωμένες μονάδες. Σε περιβλήματα πολλαπλών ζωνών, αυτό κρατά υπό έλεγχο την τρέχουσα έλξη — τροφοδοτείται μόνο η ζώνη που αντιστοιχεί στην απειλή που εντοπίστηκε, ενώ τα υπόλοιπα παραμένουν σε αδράνεια.
Μηχανικές λεπτομέρειες και λεπτομέρειες ενσωμάτωσης που παραβλέπονται νωρίς

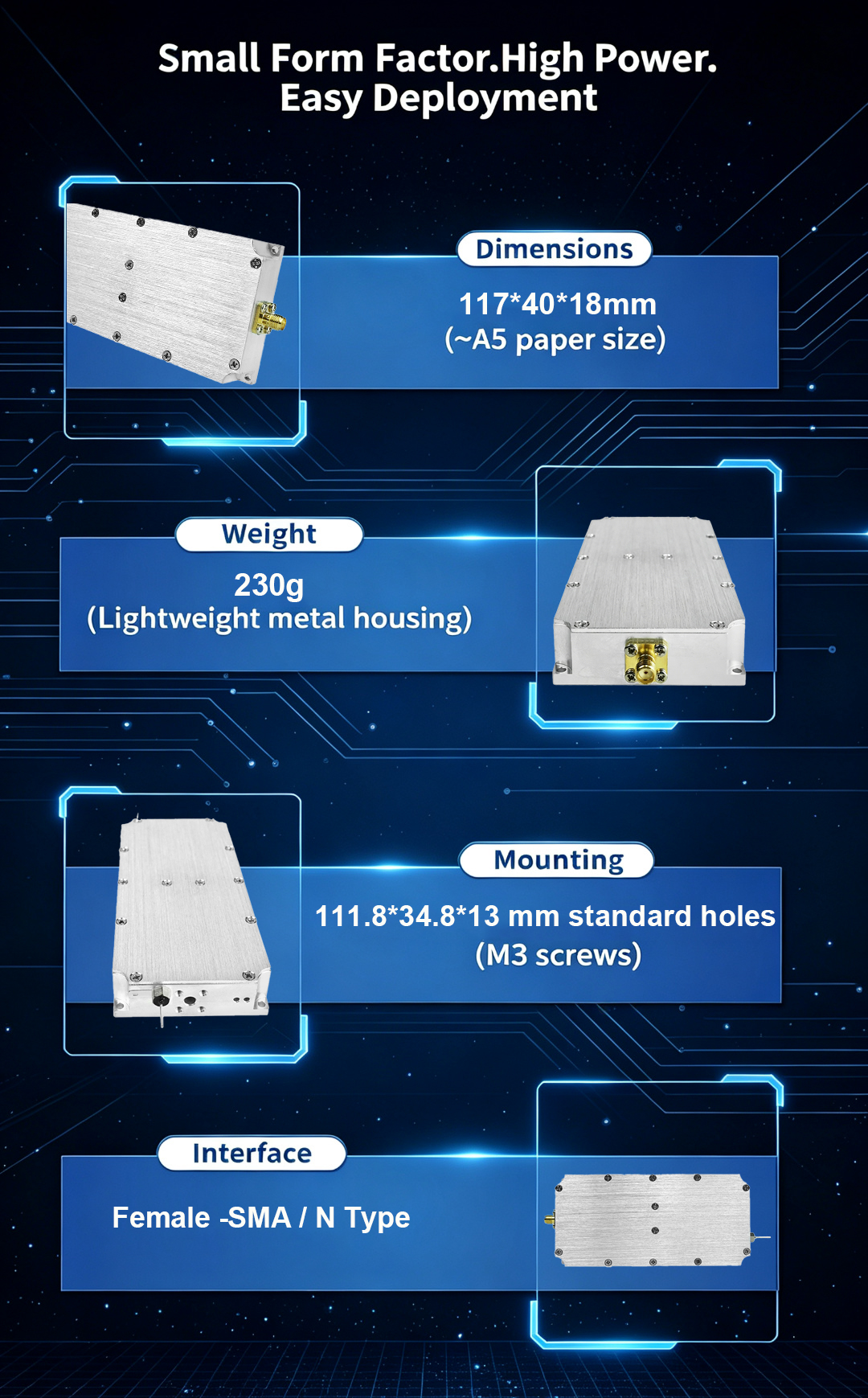

Το φυσικό αποτύπωμα φτάνει στα 117 × 40 × 18 χιλιοστά, με τη βάση στήριξης στα 111,8 × 34,8 × 13 χιλιοστά και τις οπές για βίδες M3,2. Είναι αρκετά σφιχτό για να παρατάξετε πέντε ή έξι σανίδες μέσα σε ένα ενιαίο περίβλημα τύπου όπλου χωρίς να αλλάξετε το κέλυφος. 230 γραμμάρια ανά σανίδα, επί έξι σε μια πλήρη κατασκευή, προσγειώνεται περίπου 1,3 κιλά μόνο για τις μονάδες — ελέγξτε ότι μπορεί να μεταφέρει το περίβλημα πριν κλειδώσετε σε μέρη.
Όπου αυτό ταιριάζει στην ευρύτερη συνομιλία της αγοράς
Οι παρεμβολές απλής χρήσης δίνουν τη θέση τους σε πολυεπίπεδες ρυθμίσεις - αισθητήρες ανίχνευσης σε συνδυασμό με αρθρωτό υλικό μετριασμού - και η παρεμβολή ραδιοσυχνοτήτων εξακολουθεί να χειρίζεται το μεγαλύτερο μέρος της πραγματικής εργασίας εξουδετέρωσης σε αυτές τις αναπτύξεις. Αυτό μετατοπίζει το βάρος σε μεμονωμένες μονάδες ραδιοσυχνοτήτων: πρέπει να εναλλάσσονται και να βγαίνουν εύκολα, να συντονιστούν στο πεδίο και να αντέχουν θερμικά, όχι απλώς να δημοσιεύουν έναν μεγάλο αριθμό σε ένα φύλλο προδιαγραφών. Τα αεροδρόμια, οι φυλακές, οι συνοριακοί σταθμοί και η ασφάλεια εκδηλώσεων είναι εκεί όπου η ζήτηση αυξάνεται ταχύτερα αυτήν τη στιγμή και οι ερωτήσεις από αυτούς τους αγοραστές τείνουν να επαναλαμβάνονται - κάλυψη πλήρους ζώνης, απόδοση που δεν μεταβάλλεται με τη θερμότητα, προστασία VSWR και ρυθμοί σάρωσης που μπορούν να αντιστοιχιστούν σε οποιαδήποτε απειλή αντιμετωπίζουν.
Για μηχανικούς που προμηθεύονται μια μονάδα UAV Drone Jamming Module για μια νέα κατασκευή ή τη συγκρίνουν με έναν υπάρχοντα σχεδιασμό αποκλεισμού σήματος UAV Drone, το φύλλο προδιαγραφών λέει μόνο ένα μέρος της ιστορίας. Η θερμική μετατόπιση, η προστασία VSWR, η προσαρμογή σάρωσης και η μηχανική εφαρμογή συνήθως αξίζει να ρωτήσετε απευθείας πριν από την παραγγελία.
